在電氣接線或者維修工作中會經常接觸到一種元器件——傳感器。傳感器的作用各不相同,種類繁多,不管是磁性開關、光電開關、壓力傳感器等。但都會分為兩大類:PNP型和NPN型。它們?cè)撊绾巫R(shí)別和接線呢?
PNP型和NPN型一般指的是三線制的傳感器來說的,(注意:“P”是代表正極,“N”代表負極。)特性是輸出狀態不同,按照輸出信號來判定,即高電平和低電平。PNP輸出高電平(1),NPN輸出低電平(0)。

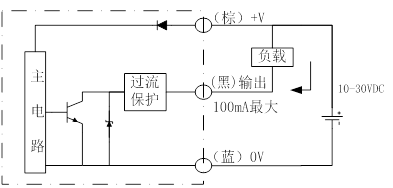

PNP型和NPN型傳感器一般有三條線,即電源正極線(24V),電源負極線(0V),OUT信號輸出線。
