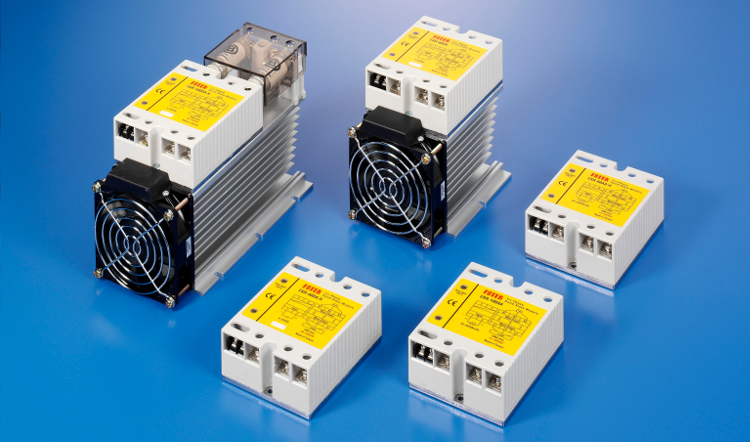

ESR-DA系列三相固態繼電器

FOTEK臺灣陽明固態繼電器|ESR系列三相固態繼電器

服務承諾：一年質保一年內產品質量問題免費換新

銷售熱線：+86-0551-65780850

產品描述

ESR-DA系列三相固態繼電器常用型號:ESR-25DA/ESR-25DA-H/ESR-40DA/ESR-40DA-H/ESR-60DA/ESR-60DA-H/ESR-80DA/ESR-80DA-H/

ESR-100DA/ESR-100DA-H/ESR-100DA-H+

General specification / 共同規格

Input voltage	輸入電壓	4 ?32 VDC
Turn off voltage	關閉電壓	<3.0 VDC
Trigger current	觸發電流	30 mA max
Control method	控制方式	Zero cross switching
Leakage current	洩漏電流	5 mA max.
Response time	反應時間	8.3 ms (60Hz)
Over heat protection	過熱保護	Turn off output over 120°C ; Reset below 110°C
Input immunity	輸入耐突波	2 KV (EN61000-4-4)
Isolation strength	電介強度	4 KVrms (EN60950/VDE0805)
Insulation strength	絕緣強度	100MQ / 500VDC (EN60950/VDE0805)
Circumstance	工作環境	-40°C ?+80°C ; 35 ?85%RH

■ Specification【Rated current corresponding to Resistive load】

Type	型式	Standard type / 標準型
Model	型號	ESR-25DA	ESR-40DA	ESR-60DA	ESR-80DA	ESR-100DA
Rated current	額定電流	25A max	40A max.	60A max.	80A max.	100A max.
I2t for fuse	熔斷電流	259A2s	664A2s	1800A2s	3200A2s	7200A2s
Surge current	耐突波電流	275A	410A	850A	1200A	1750A
Peak voltage	耐突波電壓	1200VAC	1200VAC	1200VAC	1200VAC	1200VAC
Output voltage	輸出電壓	24 ?380VAC
Type	型式	High voltage type / 高壓型
Model	型號	ESR-25DA-H	ESR-40DA-H	ESR-60DA-H	ESR-80DA-H	ESR-100DA-H
Rated current	額定電流	25A max	40A max.	60A max.	80A max.	100A max.
I2t for fuse	熔斷電流	259A2s	664A2s	1800A2s	3200A2s	7200A2s
Surge current	耐突波電流	275A	410A	850A	1200A	1750A
Peak voltage	耐突波電壓	1200VAC	1200VAC	1200VAC	1200VAC	1200VAC
Output voltage	輸出電壓	90 ?480VAC

■ High power three phase / Fuse + Heat-sink type DC to AC Solid State Module

Type	型式	Standard fuse type /標準保險絲型
Model	型號	ESR-40DA+	ESR-60DA+	ESR-80DA+	ESR-100DA+
Rated current	額定電流	40A max.	60A max.	80A max.	100A max.
丨2t for fuse	熔斷電流	664A2s	1800A2s	3200A2s	7200A2s
Protection fuse	保險絲	40A/600VAC	63A/600VAC	80A/600VAC	100A/600VAC
Surge current	耐突波電流	410A	850A	1200A	1750A
Peak voltage	耐突波電壓	1200VAC	1200VAC	1200VAC	1200VAC
Output voltage	輸出電壓	24 ?380VAC
Type	型式	High voltage fuse type / 高壓保險絲型
Model	型號	ESR-40DA-H+	ESR-60DA-H+	ESR-80DA-H+	ESR-100DA-H+
Rated current	額定電流	40A max.	60A max.	80A max.	100A max.
丨2t for fuse	熔斷電流	664A2s	1800A2s	3200A2s	7200A2s
Protection fuse	保險絲	40A/600VAC	63A/600VAC	80A/600VAC	100A/600VAC
Surge current	耐突波電流	650A	850A	1200A	1750A
Peak voltage	耐突波電壓	1200VAC	1200VAC	1200VAC	1200VAC
Output voltage	輸出電壓	90 ?480VAC
