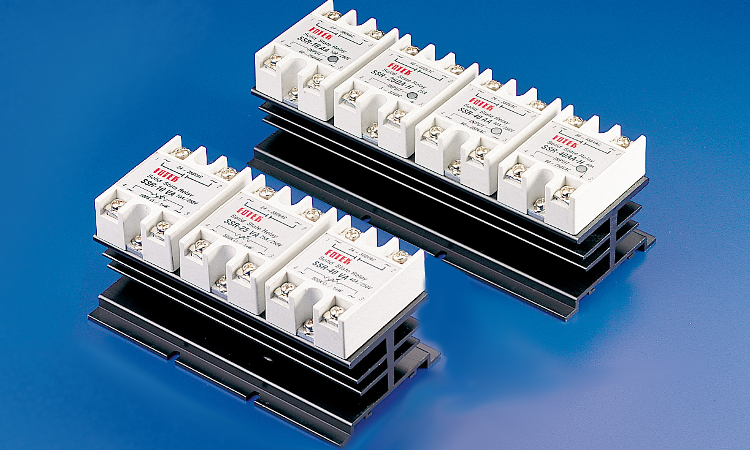

SSR-DA系列單相固態繼電器

FOTEK臺灣陽明固態繼電器以適中的價格，穩定的質量深受國內外加熱設備工控廠商的青睞。作為FOTEK臺灣陽明固態繼電器的銷售商,我們備用現貨,歡迎選購。

服務承諾：一年質保一年內產品質量問題免費換新

銷售熱線：+86-0551-65780850

購買咨詢在線訂購

產品描述

FOTEK臺灣陽明固態繼電器SSR-DA單相固態繼電器系列型號有:SSR-10DA/SSR-25DA/SSR-40DA/SSR-50DA/SSR-75DA/SSR-10DA-H/SSR-25DA-H/SSR-40DA-H/SSR-50DA-H/SSR-75DA-H/SSR-40DA-N

*High Dielectric strength over 4KV 高電介強度超過4KV

*High Isolation strength over 100MQ/500VDC 高絕緣強度超過100MQ/500VDC

*With over heat protection Circuit (120°C) 附過熱保護回路可防止過熱破壞

*High surge current sustenance 耐瞬間電流超過額定電流10倍以上

*High surge voltage sustenance 附雙重突波吸收回路有效防止突波破壞

*Conformity with EN60947-4-3 and EN60950 符合 EN60947-4-3 and EN60950標準

■ Guiding of model / 型號索引

Terminal type /端子式	PCB or Fuse type /基板或保險絲型
Ex: SSR - 40 D A - H - R	Ex: SSR - P 03 D A - H
1 2 3 4 5 6	1 2 3 4 5 6
1> Product / 產品	1> Product / 產品
「SSR」=Single phase solid state module	「SSR」=Single phase solid state module
「HPR」=High power solid state module	「 SCR」 = Single phase linear solid state module
「TSR」=Three phases solid state module	2> Mounting method or Others
「ESR」=Three phases High power solid state module	「P」=PCB type
「EZR」=Plug type solid state module	「M」=Mini PCB type
2> Output current / 輸出電流	「Y」=Relay type
「10」=10A 「25」=25A 「40」=40A	「 R」 = Relay type
「50」=50A 「60」=60A 「80」=80A	「K」=Heat-sink type
3> Input method / 輸入方式	「F」=Fuse type
「D」=4 ?32VDC	3> Output current / 輸出電流
「A」=80 ?250VAC	「03」=3A「10」=10A
「1_」=4 ?20mA	「25」=25A「40」=40A
「V」=Variable resistor	4> Input method / 輸入方式
4> Output voltage / 輸出電壓	「D」=4 ?32VDC
「A」=AC voltage	「A」=80 ?250VAC
「D」=DC voltage	「1_」=4 ?20mA
5> Output voltage range / 輸出電壓範圍	5> Output voltage / 輸出電壓
「H」=High voltage type	「 A」 = AC voltage
「Non」=Standard type	「 D」 = DC voltage
「R」=Random control	6> Output voltage range / 輸出電壓範圍
「Non」=Zero cross control	「 H」 = High voltage type
	「 Non」 = Standard type

■ Specification【Rated current corresponding to Resistive load 】

Type	型式	Standard type / 標準型
Model	型號	SSR - 10DA	SSR - 25DA	SSR - 40DA	SSR - 50DA	SSR - 75DA
Rated current	額定電流	10A max.	25A max.	40A max	50A max.	75A max
I2t for fuse	熔斷電流	144A2S	259A2S	664A2S	518A2S	1328A2S
Surge current	耐突波電流	135A	275A	410A	550A	820A
Peak voltage	耐突波電壓	1200VAC min.
Output voltage	輸出電壓	24 ?380VAC
Type	型式	High voltage type / 高壓型
Model	型號	SSR - 10DA-H	SSR - 25DA-H	SSR - 40DA-H	SSR - 50DA-H	SSR - 75DA-H
Rated current	額定電流	10A max.	25A max.	40A max	50A max.	75A max
I2t for fuse	熔斷電流	144A2S	259A2S	664A2S	518A2S	1328A2S
Surge current	耐突波電流	135A	275A	410A	550A	820A
Peak voltage	耐突波電壓	1200VAC min.
Output voltage	輸出電壓	90 ?480VAC

General specification / 共同規格

Input voltage	輸入電壓	4 ?32 VDC
Turn off voltage	關閉電壓	<3.5 VDC
Trigger current	觸發電流	12.0mA max.
Control method	控制方式	Zero cross
Leakage current	〉曳漏電>流	5 mA max.
Response time	反應時間	8.3 ms (60Hz)
Input immunity	輸入耐突波	2 KV (EN61000-4-4)
Isolation strength	電介強度	4 KVrms ( EN60950/VDE0805)
Insulation strength	絕緣強度	100MQ / 500VDC ( EN60950/VDE0805)
Housing material	外殼材質	防火ABS ( UL: 94V0)
Circumstance	工作環境	-40°C ?+80°C; 35 ?85%RH

我司作為FOTEK陽明電機的專業銷售商,SSR-DA系列單相固態繼電器部分型號備用現貨,歡迎來電咨詢~~
